Зачем нужна пескоструйная обработка металлопроката перед покраской

04.04.2025

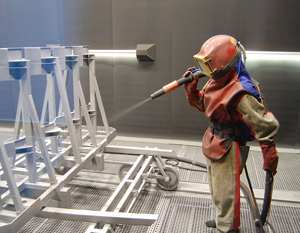

Пескоструйная очистка поверхности металла перед нанесением лакокрасочного слоя — обязательный этап подготовки. Без удаления окалины, ржавчины и старых покрытий добиться надежного сцепления краски с основой невозможно.

По ГОСТ 9.402-2004 степень очистки должна соответствовать уровню Sa 2,5 для большинства конструкций, работающих в умеренно агрессивных условиях. При более высоких нагрузках, таких как эксплуатация в морской среде, требуется Sa 3, что подразумевает полное отсутствие видимых загрязнений.

Абразивная обработка создает шероховатость Rz 30–70 мкм, что оптимально для адгезии. Гладкая поверхность с показателем ниже Rz 20 мкм не обеспечит достаточного зацепления, а чрезмерная шероховатость свыше 100 мкм ведет к перерасходу краски. Для контроля используют профилометры или эталонные образцы. В случае с углеродистой сталью после очистки допустимо не более 5% площади с остаточными загрязнениями.

Выбор абразива влияет на качество подготовки. Дробь из чугуна или стали подходит для удаления окалины, а кварцевый песок эффективен против ржавчины. При работе с алюминиевыми сплавами применяют электрокорунд, чтобы избежать внедрения частиц в мягкий металл. Фракция зерна 0,1–0,3 мм обеспечивает баланс между скоростью обработки и формированием равномерной шероховатости. Давление в струйном аппарате поддерживают в диапазоне 5–7 атм для большинства задач.

Остатки абразива и пыли ухудшают адгезию, поэтому после обработки обязательна продувка сжатым воздухом. Для проверки чистоты применяют липкие ленты по ISO 8502-3. Обезжиривание растворителями типа уайт-спирита удаляет масляные пятна, невидимые глазу. Время между очисткой и покраской не должно превышать 4 часов, иначе на металле образуется окисная пленка.

Толщина лакокрасочного покрытия напрямую зависит от шероховатости. На поверхностях с Rz 40 мкм расход краски увеличивается на 15–20% по сравнению с гладкими. Для эпоксидных грунтов оптимальная толщина составляет 60–80 мкм, а полиуретановые эмали наносят слоем 100–120 мкм. Превышение этих значений ведет к растрескиванию, а недостаточная толщина не обеспечит защиты.

Температура основания и окружающей среды влияет на процесс. Окрашивание при +5°C и ниже приводит к плохой полимеризации, а выше +35°C — к образованию пузырей. Влажность воздуха не должна превышать 80%, иначе на металле конденсируется вода. Для проверки адгезии используют решетчатые надрезы по ГОСТ 15140-78. Отслоение менее 5% площади покрытия считается нормой.

При работе с оцинкованным прокатом применяют абразивы с низкой твердостью, чтобы не повредить цинковый слой. Шероховатость Rz 20–40 мкм достаточна для таких поверхностей. Грунты на основе цинк-фосфата улучшают сцепление с краской. В агрессивных средах используют системы с цинкосодержащими наполнителями, где содержание цинка в сухом слое достигает 80%.

Ручная зачистка щетками или наждачной бумагой не дает равномерной шероховатости. Такой метод допустим только для локального ремонта. Автоматизированные пескоструйные камеры обеспечивают стабильное качество, но требуют точной настройки параметров. Для крупногабаритных конструкций применяют мобильные установки с рекуперацией абразива.

Срок службы покрытия на правильно подготовленной поверхности увеличивается в 2–3 раза. В морской атмосфере краска держится до 12 лет вместо 4–5 при недостаточной очистке. Контроль качества включает визуальный осмотр, измерение толщины покрытия и испытания на адгезию. Для ответственных объектов проводят дополнительные тесты на стойкость к солевому туману по ISO 9227.

Выбор лакокрасочного материала должен соответствовать условиям эксплуатации. Для мостовых конструкций подходят эпоксидные составы, а в химической промышленности применяют полиуретановые эмали. Нанесение в два слоя с межслойной сушкой 16–24 часа обеспечивает лучшую защиту.

Скорость коррозии неподготовленного металла в умеренном климате достигает 0,1 мм/год, а после пескоструйной обработки и нанесения защиты снижается до 0,01 мм/год. Экономия на подготовке поверхности приводит к увеличению затрат на ремонт. Для конструкций с толщиной стенки менее 4 мм коррозия может стать критичной уже через 3–4 года.

Оборудование требует регулярного обслуживания. Износ сопел пескоструйных аппаратов приводит к падению давления и ухудшению качества обработки. Замена расходников каждые 50–70 часов работы поддерживает стабильные параметры. Фильтры для сжатого воздуха должны задерживать частицы размером более 5 мкм.

При работе с нержавеющими сталями используют абразивы без железа, чтобы исключить точечную коррозию. Шероховатость Rz 20–30 мкм достаточна для таких сплавов. Грунтовки на основе эпоксидных смол с добавлением хроматов повышают стойкость к агрессивным средам.

Для контроля степени очистки применяют сравнение с фотографическими стандартами ISO 8501-1. Уровень Sa 2 соответствует удалению большинства загрязнений, но с допустимыми остатками в 10–15% площади. Полная очистка Sa 3 необходима для ответственных объектов, таких как нефтегазовые резервуары.

Температура абразива влияет на эффективность обработки. Перегретые частицы теряют кинетическую энергию и хуже удаляют загрязнения. Оптимальный диапазон для кварцевого песка — от +10°C до +40°C. Хранение абразива в сухих условиях предотвращает комкование.

Перед нанесением краски поверхность должна быть сухой. Капли воды под покрытием вызывают отслоение. Проверку проводят гигрометром — влажность не должна превышать 8%. Время высыхания грунта зависит от температуры и обычно составляет 4–6 часов.

Металлоконструкции с толщиной стенки менее 2 мм требуют осторожной обработки. Давление снижают до 3–4 атм, чтобы избежать деформации. Для таких случаев подходит стеклянная дробь с размером зерна 0,05–0,1 мм.

Адгезия покрытия проверяется не только надрезами, но и методом отрыва по ISO 4624. Минимальное усилие сцепления для эпоксидных грунтов составляет 5 МПа. Показатель ниже 3 МПа указывает на недостаточную подготовку поверхности.

Стойкость к механическим воздействиям зависит от шероховатости. Покрытие на основе с Rz 50 мкм выдерживает ударную нагрузку до 50 Дж, тогда как на гладкой поверхности повреждения возникают уже при 30 Дж.

Для сложных профилей и сварных швов применяют дополнительные методы контроля. Ультразвуковая дефектоскопия выявляет микротрещины, невидимые при визуальном осмотре. Остаточные напряжения после очистки не должны превышать 200 МПа.

Сочетание пескоструйной обработки и фосфатирования повышает коррозионную стойкость. Толщина фосфатного слоя 2–5 мкм создает дополнительную защиту. Такой метод применяют для автомобильных кузовов и строительных металлоконструкций.

Современные лакокрасочные системы требуют тщательной подготовки. Модифицированные полимерами грунты обладают высокой адгезией, но чувствительны к качеству очистки. Нанесение в три слоя с промежуточной сушкой 12 часов обеспечивает лучшую защиту.

Для алюминия и его сплавов используют бескремниевые абразивы. Остатки кремния могут вызывать коррозию. Шероховатость Rz 15–25 мкм достаточна для этих материалов. Специальные грунты с ингибиторами коррозии повышают долговечность покрытия.

Оборудование с системой рециркуляции абразива снижает расход материала на 30–40%. Сепараторы удаляют пыль и мелкие фракции, поддерживая стабильное качество обработки. Давление в системе регулируют в зависимости от типа очищаемой поверхности.

Толщиномеры магнитного и вихретокового типа контролируют покрытие без разрушения. Погрешность измерений не должна превышать 10%. Для многослойных систем используют приборы с раздельным анализом слоев.

Скорость движения сопла влияет на равномерность очистки. Оптимальное значение — 0,5–1 м/с. Слишком быстрое перемещение оставляет неочищенные участки, а медленное приводит к перерасходу абразива.

Для чугунных деталей применяют мягкие абразивы, чтобы избежать вырывания графитовых включений. Шероховатость Rz 40–60 мкм обеспечивает хорошую адгезию без повреждения структуры материала.

Температурные расширения металла учитывают при выборе краски. Коэффициент линейного расширения покрытия должен соответствовать основе. Эпоксидные составы выдерживают деформации до 5% без растрескивания.

Пескоструйная очистка — единственный метод, гарантирующий долговечность покрытия. Альтернативные способы, такие как химическое травление, не создают необходимой шероховатости. Инвестиции в качественную подготовку окупаются за счет снижения затрат на ремонт.

Рассказать друзьям:

Комментарии

Пока нет комментариев
