Технология гидравлической обработки металлов: оборудование и методы

04.10.2025

В основе данной методики лежит применение жидкости под высоким давлением для пластического деформирования или разделения заготовок. Главный принцип заключен в передаче усилия через несжимаемую среду, что обеспечивает плавность хода и точный контроль.

Это выгодно отличает такие системы от механических аналогов, где присутствуют ударные нагрузки.

Гидравлический пресс служит центральным узлом многих производственных линий. Его конструкция включает силовой цилиндр, насос высокого давления и станину, воспринимающую рабочие нагрузки.

Усилие развиваемое установкой рассчитывается по формуле F = P * S, где F – усилие в ньютонах, P – давление в паскалях, S – площадь поршня. Стандартные промышленные модели работают в диапазоне от 100 до нескольких тысяч тонн.

Для создания давления применяются шестеренные, аксиально-плунжерные или радиально-плунжерные насосы. Аксиально-плунжерные модификации способны выдавать до 700 бар, демонстрируя высокий КПД.

Шестеренные варианты ограничены 250-300 бар, но надежны и просты в обслуживании. Система управления базируется на золотниковых или клапанных распределителях.

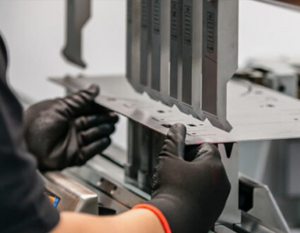

Гидравлическая гибка металла позволяет получать сложные профили с минимальным проявлением пружинения. Угол гибки корректируется дозированием усилия на ползуне, контролируемым манометром.

Для тонколистовой стали толщиной 1-2 мм применяют давление в цилиндре около 150-200 бар. Точность позиционирования пуансона современных прессов достигает ±0.1 мм.

Штамповка на гидравлическом оборудовании обеспечивает равномерное распределение напряжения по всей площади детали. Это критично для изготовления крупногабаритных кузовных панелей автомобилей.

Оператор задает требуемое усилие и скорость движения ползуна, избегая резких перегрузок. Такая технология исключает образование микротрещин в зонах концентрации напряжений.

Гидравлическая резка, она же гидроабразивная, использует струю воды с добавлением абразивных частиц. Давление в системе достигает 4000-6000 бар, что позволяет резать сталь толщиной до 200 мм.

В качестве абразива обычно применяют гранат крупностью 80-120 mesh. Эта методика не создает термической зоны влияния, сохраняя структуру материала.

Выбор рабочей жидкости имеет большое значение для долговечности системы. Минеральные масла марки И-20 или И-30 должны соответствовать ГОСТ 20799-88.

Температура масла в баке поддерживается в пределах 40-50°C, для чего используют теплообменники. Контроль чистоты гидравлической жидкости проводят по стандарту ISO 4406, целевой уровень чистоты 18/16/13.

При проектировании оснастки для гибки необходимо верно рассчитать рабочее усилие. Для V-образной гибки углеродистой стали используют эмпирическую зависимость P = (1.42 * UTS * t² * L) / (1000 * W), где UTS – предел прочности в МПа, t – толщина в мм, L – длина гиба в мм, W – ширина раскрытия матрицы в мм.

Матрицы и пуансоны изготавливают из инструментальных сталей У8 или Х12М.

Эксплуатационное обслуживание требует регулярной проверки состояния уплотнительных элементов. Манжеты из нитрильной резины или полиуретана подлежат замене после 2000-3000 рабочих часов.

Следите за отсутствием течей в местах соединения труб высокого давления. Проверяйте уровень жидкости в гидробаке перед началом каждой смены.

Настройка параметров обработки зависит от марки обрабатываемого материала. Для вязких сплавов, как алюминий АД1, скорость гибки снижают до 5-7 мм/с.

Хрупкие материалы, такие как чугун СЧ20, обрабатывают с минимальным зазором между пуансоном и матрицей. Это предотвращает образование сколов по краям изгиба.

Гидравлические ножницы успешно справляются с резкой листового проката. Ножи из стали 9ХС сохраняют остроту режущей кромки после 50 км реза.

Зазор между верхним и нижним лезвием устанавливают в пределах 5-7% от толщины материала. Это гарантирует чистый срез без заусенцев.

Мощность привода насоса подбирают исходя из потребляемого расхода жидкости. Для пресса усилием 100 тонн с рабочим давлением 250 бар требуется электродвигатель 40-50 кВт.

Частотные преобразователи позволяют плавно регулировать производительность насосной установки. Это дает существенную экономию электроэнергии при работе в повторно-кратковременном режиме.

Координатные прессы с ЧПУ используют сервоклапаны для управления потоком масла. Точность позиционирования ползуна достигается за счет датчиков обратной связи, работающих с дискретностью 0.01 мм.

Программирование включает ввод таких параметров как скорость подвода, рабочая скорость и выдержка под давлением. Это обеспечивает полное повторение сложных циклов деформирования.

Современные системы диагностики отслеживают состояние гидравлической жидкости в реальном времени. Датчики давления, расхода и температуры передают данные в систему сбора.

Анализ этих показателей помогает прогнозировать возможные отказы насоса или клапанов. Своевременное реагирование предотвращает длительные простои оборудования.

При работе с высокопрочными сталями типа 30ХГСА требуется повышенное усилие гибки. Коэффициент увеличения усилия составляет 1.3-1.5 относительно углеродистой стали Ст3.

Рекомендуется применять оснастку с радиусом пуансона не менее 3-4 толщин материала. Это снижает риск образования трещин в нейтральном слое заготовки.

Производственные цеха оснащают прессами с номинальным усилием 160, 250 и 400 тонн. Такие машины обрабатывают лист размерами 2000х6000 мм.

Гидравлические цилиндры этих установок имеют ход ползуна 500-800 мм. Масса станины достигает 15-20 тонн для обеспечения необходимой жесткости и виброустойчивости.

Соблюдение регламентов технического обслуживания продлевает ресурс оборудования. Фильтры тонкой очистки меняют после 500 моточасов.

Визуальный осмотр трубопроводов высокого давления проводят еженедельно. Своевременное обнаружение вздутий оплетки рукавов предотвращает аварийные ситуации. Замена гидравлической жидкости выполняется ежегодно или после 5000 рабочих часов.
