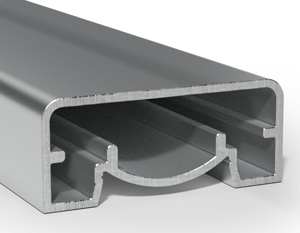

Полые профили с внутренними ребрами жесткости

28.06.2025

Конструкция таких элементов сочетает преимущества трубчатого сечения с дополнительным усилением за счет продольных выступов внутри полости. Ребра увеличивают момент инерции сечения на 15-40% по сравнению с гладкостенными аналогами при равной массе. В алюминиевых сплавах АД31Т1 толщина стенки обычно составляет 2-5 мм при высоте внутренних выступов 1,5-3 мм.

Технология производства включает экструзию с последующей калибровкой. Для стальных модификаций применяют электросварку с формированием ребер специальными валками. Предел текучести изделий из стали 09Г2С достигает 345 МПа, что позволяет использовать их в несущих конструкциях.

Геометрические параметры регламентируются ГОСТ 30245-2012. Соотношение высоты ребра к толщине стенки не должно превышать 1:3 для предотвращения местной потери устойчивости. Шаг между выступами обычно составляет 50-100 мм в зависимости от сечения профиля.

При расчетах учитывают увеличенную жесткость на кручение. Для прямоугольного профиля 60×40 мм с тремя внутренними ребрами момент сопротивления Wx возрастает до 12,8 см³ против 9,4 см³ у стандартного варианта. Это позволяет сократить расход металла на 20-25% при сохранении несущей способности.

Монтаж требует особого подхода к соединениям. Сварка торцов выполняется с предварительной разделкой кромок под углом 45°, чтобы обеспечить провар ребер. Механическое крепление болтами М12 предусматривает установку дополнительных прокладок для компенсации неровностей.

Теплопередача через такие конструкции снижается на 18-22% благодаря разрывным мостикам холода. В ограждающих системах это позволяет уменьшить толщину изоляции при сохранении сопротивления теплопередаче на уровне 3,2 м²·°С/Вт.

Обработка резанием требует специального инструмента. Фрезы с твердосплавными пластинами Т15К6 обеспечивают чистую поверхность при скоростях резания 60-80 м/мин. Для алюминиевых сплавов угол заточки увеличивают до 25° для предотвращения налипания стружки.

Акустические характеристики улучшаются за счет изменения спектра собственных колебаний. В перегородках толщиной 100 мм с такими профилями индекс звукоизоляции Rw достигает 52 дБ, что на 6 дБ выше показателей гладкостенных конструкций.

Устойчивость к местным деформациям возрастает в 1,8 раза. При сосредоточенной нагрузке 500 Н в середине пролета 2 м прогиб профиля 80×60×3 мм составляет всего 1,2 мм против 2,1 мм у традиционного решения.

Гидравлическое сопротивление при транспортировке жидкостей увеличивается незначительно. Коэффициент трения для воды в канале 50×30 мм с ребрами высотой 2 мм возрастает всего на 7% по сравнению с гладким каналом аналогичного сечения.

Коррозионная стойкость в агрессивных средах повышается за счет меньшей площади контакта. В условиях солевого тумана скорость разрушения уменьшается на 30% благодаря ограниченному распространению очагов ржавчины.

Точность изготовления контролируется по трем параметрам. Отклонение по толщине стенки не должно превышать ±0,15 мм, высота ребер должна быть одинаковой с допуском ±0,1 мм, а прямолинейность проверяется на просвет с щупом 0,5 мм на 1 м длины.

Термическая обработка готовых изделий имеет особенности. Для стальных профилей применяют нормализацию при 920°С с охлаждением на воздухе, что обеспечивает твердость 160-180 HB. Алюминиевые сплавы подвергают искусственному старению при 175°С в течение 8 часов.

Маркировка включает буквенно-цифровой код. Обозначение ППР-60×40×3-АД31Т1 расшифровывается как прямоугольный профиль с ребрами сечением 60×40 мм, толщиной стенки 3 мм из алюминиевого сплава АД31Т1.

Транспортировка требует защиты выступающих элементов. Упаковка в пенополиэтиленовые чехлы толщиной 10 мм предотвращает повреждение внутренней структуры при погрузочно-разгрузочных работах.

Сопротивление ударным нагрузкам возрастает на 40%. При энергии удара 50 Дж профиль 50×50×2,5 мм сохраняет целостность, тогда как обычный аналог получает остаточную деформацию свыше 3 мм.

Монтаж вентилируемых фасадов упрощается за счет снижения веса. Конструкция 120×80×4 мм с шестью внутренними ребрами имеет массу 5,8 кг/м против 7,2 кг/м у сплошного профиля аналогичной жесткости.

Обработка антикоррозионными составами требует специальных методов. Распыление под давлением 4-5 атм обеспечивает покрытие всех внутренних поверхностей, включая труднодоступные участки между ребрами.

Тепловое расширение компенсируется конструктивно. В алюминиевых системах длиной более 6 м устанавливают компенсаторы с зазором 8 мм на каждый градус разницы между монтажной и эксплуатационной температурой.

Соединение внахлест требует точной подгонки. Длина перекрытия должна быть не менее 1,5 высоты профиля, а количество крепежных элементов увеличивают на 20% по сравнению с гладкими аналогами.

Испытания на долговечность включают циклические нагрузки. 100000 циклов нагружения с амплитудой 0,6 от предела текучести не должны вызывать трещин в зонах сопряжения ребер со стенками.

Обработка торцов выполняется специальными фрезами. Инструмент с углом наклона 15° предотвращает задиры материала при выходе из реза, обеспечивая чистоту поверхности Rz не более 40 мкм.

Теплоотдача в системах охлаждения увеличивается на 25%. При скорости воздуха 3 м/с коэффициент теплопередачи достигает 45 Вт/м²·К за счет турбулизации потока на внутренних выступах.

Сопротивление изгибу в двух плоскостях становится более равномерным. Разница между моментами инерции Ix и Iy сокращается до 15% против 35-40% у обычных прямоугольных труб.

Маршрутная обработка на станках с ЧПУ требует корректировки программ. Увеличенная жесткость заготовки позволяет повысить подачу до 0,15 мм/зуб при фрезеровании без вибраций.

Контроль качества включает ультразвуковую дефектоскопию. Особое внимание уделяют зонам сопряжения ребер с внешними стенками, где возможны непровары толщиной свыше 0,3 мм.

Крепление к бетонным основаниям выполняется анкерами М10. Глубина заделки увеличивается на 20% по сравнению с обычными профилями из-за повышенных нагрузок на вырыв.

Шумообразование в вентиляционных системах снижается на 4-5 дБ. В диапазоне частот 500-2000 Гц ребра выполняют функцию демпфирующих элементов, рассеивая акустическую энергию.

Остаточные напряжения после сварки контролируют тензометрами. Допустимый уровень не должен превышать 0,2 от предела текучести материала во избежание коробления при эксплуатации.

Твердость поверхности в зонах контакта с крепежом увеличивают локальной закалкой. Для сталей 20ХГСА применяют ТВЧ-нагрев до 850°С с последующим охлаждением в масле.

Герметизация стыков требует специальных материалов. Полиуретановые герметики с адгезией не менее 2,5 МПа обеспечивают надежное уплотнение сложного рельефа соединений.

Коэффициент использования материала достигает 0,85-0,9. Рациональное распределение металла по сечению позволяет сократить отходы при раскрое на 15% по сравнению с традиционными решениями.

Испытания на огнестойкость показывают улучшенные результаты. Время до потери несущей способности при 900°С увеличивается с 15 до 22 минут за счет теплоотвода по ребрам.

Обработка краев обязательна для безопасного монтажа. Фаска 2×45° на всех наружных кромках предотвращает повреждение уплотнителей и изоляционных материалов при сборке.

Точность геометрии проверяется лазерным сканированием. Отклонение от плоскостности не должно превышать 0,1 мм на 300 мм длины, а перпендикулярность сторон контролируется угломером с точностью 0,1°.

Срок службы в агрессивных средах превышает 25 лет. Для стальных профилей с цинковым покрытием толщиной 60 мкм скорость коррозии не превышает 0,002 мм/год в условиях промышленной атмосферы.

Монтаж в сейсмоопасных районах требует дополнительных мер. Увеличение количества связей на 30% компенсирует повышенные динамические нагрузки при сохранении общей массы конструкции.

Теплоизоляционные свойства улучшаются при заполнении полостей. Пенополиуретан плотностью 45 кг/м³ увеличивает сопротивление теплопередаче до 4,8 м²·°С/Вт для профиля 100×60×4 мм.

Обработка поверхности перед покраской включает дробеструйную очистку. Остаточная шероховатость Ra 6,3-12,5 мкм обеспечивает оптимальную адгезию лакокрасочных покрытий.

Сопротивление продольному изгибу возрастает на 35%. Для стойки высотой 3 м из профиля 80×80×3 мм критическая нагрузка достигает 12,5 тс против 9,2 тс у гладкостенного варианта.

Маркировка транспортных пакетов включает данные о центре тяжести. Это необходимо для правильного позиционирования при подъеме краном, так как несимметричное сечение изменяет баланс.

Теплоемкость конструкций увеличивается незначительно. Удельная теплоемкость стального профиля с ребрами составляет 480 Дж/(кг·К) против 460 Дж/(кг·К) у стандартного при равной массе.

Соединение с фланцами требует специальных прокладок. Резиновые уплотнения с профилем "лабиринт" компенсируют неровности, обеспечивая герметичность при давлении до 10 атм.

Обработка на гибочных станках имеет ограничения. Минимальный радиус гиба составляет 5h (где h - высота профиля) для предотвращения смятия внутренних элементов.

Контроль геометрии готовых конструкций выполняется 3D-сканерами. Допустимое отклонение от проектных размеров не должно превышать 1/500 от длины элемента по нормам EN 1090-2.

Теплопроводность в поперечном направлении снижается на 15-18%. Для алюминиевых сплавов коэффициент теплопередачи составляет 120-140 Вт/(м·К) против 160-180 Вт/(м·К) у сплошных профилей.

Монтаж в условиях низких температур требует предварительного выдерживания. При -20°С и ниже профили перед обработкой должны находиться в теплом помещении не менее 12 часов.

Сопротивление крутильным колебаниям возрастает в 2-2,5 раза. В ветровых нагрузках это предотвращает резонансные явления при скоростях ветра до 25 м/с.

Обработка кромок выполняется фрезерованием. Специальные фасонные фрезы с углом наклона спирали 30° обеспечивают чистую поверхность без заусенцев на сложном рельефе.

Точность позиционирования при монтаже контролируется лазерным нивелиром. Допустимое отклонение по вертикали не должно превышать 2 мм на 10 м длины конструкции.

Сопротивление усталости при циклических нагрузках увеличивается на 40%. Для стальных профилей предел выносливости составляет 180 МПа при базе 5×10⁶ циклов.

Обработка защитными составами выполняется методом окунания. Вязкость раствора должна быть снижена до 30-35 с по вискозиметру ВЗ-4 для проникновения во внутренние полости.

Тепловые деформации компенсируются подвижными опорами. В алюминиевых конструкциях длиной более 12 м устанавливают скользящие крепления с ходом 15-20 мм.

Сопротивление продавливанию возрастает на 50-60%. Для профиля 100×100×4 мм разрушающая нагрузка при сосредоточенном воздействии достигает 12 кН против 8 кН у гладкостенного аналога.

Маркировка наносится лазером в зоне, не подверженной нагрузкам. Глубина гравировки не должна превышать 0,3 мм во избежание образования концентраторов напряжений.
