От молотка до пресса: сравнительный анализ методов гибки листового металла

19.11.2025

Ручная гибка с применением молотка и оправки остается базовым методом для штучных работ. Ее главный плюс – минимальные первоначальные вложения, достаточно верстака, тисков и простейшего инструмента.

Точность операции целиком определяется квалификацией работника, погрешность угла легко достигает 5-7 градусов. Производительность подобного труда крайне мала, на изготовление одной сложной детали может уйти несколько часов.

Такой подход оправдан для единичных изделий из тонколистовых материалов толщиной до 1-1.2 мм, в основном из цветных металлов или мягких сталей. Для стабильного результата требуется предварительная разметка и использование надежных упоров.

Силовой контур ограничен физическими возможностями человека, что не позволяет деформировать прочные сплавы.

Ручные листогибочные станки, часто называемые листогибами, значительно повышают точность и скорость работы. Конструкция с прижимной балкой и гибочной лукой исключает смещение заготовки, обеспечивая повторяемость углов.

Погрешность при грамотной настройке не превышает 1 градуса, а длина гиба ограничена лишь размером оборудования, обычно 1-2.5 метра. Производительность возрастает в разы, позволяя изготавливать серии из 20-50 идентичных элементов за смену.

Усилие создается через рычажный или гидравлический механизм, что дает возможность гнуть сталь толщиной до 2-2.5 мм. Необходимость перенастройки при изменении угла или размера отнимает время, что невыгодно для мелкосерийного производства с постоянными изменениями.

Требуемая точность установки упоров составляет ±0.5 мм для минимизации брака.

Гильотинные ножи часто интегрированы в подобные станки, объединяя резку и деформацию на одном рабочем месте. Это сокращает общее время изготовления детали, избавляя от переноса между разными агрегатами.

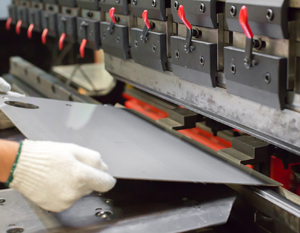

Гидравлические прессы с V-образными пуансонами и матрицами представляют собой вершину технологичности для малых предприятий. Они гарантируют высочайшую точность, где отклонение угла не более 0.5 градуса, а позиционирование заготовки обеспечивается ЧПУ.

Производительность такого оборудования максимальна, десятки гибов за минуту при минимальном участии оператора. Стоимость пресса и оснастки в разы выше ручных аналогов, что окупается только при больших объемах стабильной номенклатуры.

Мощность силового агрегата позволяет обрабатывать низкоуглеродистые стали толщиной 4-5 мм и более. Для расчета необходимого усилия применяется упрощенная формула P = (650 * S² * L) / V, где S – толщина листа в мм, L – длина гиба в мм, V – ширина матрицы в мм.

Ширина матрицы напрямую определяет внутренний радиус гибки, обычно он составляет 1-1.5 от толщины материала. Использование неправильной оснастки ведет к образованию трещин с внешней стороны или недогибу.

Выбор оптимального способа диктуется объемом выпуска, требуемым качеством и бюджетом. Для прототипов или редких заказов логичнее применять ручной труд или простой листогиб.

Серийное изготовление одних и тех же изделий требует инвестиций в прессовое оборудование. Учитывайте пластичность вашего сырья – алюминий и медь гнутся легче, чем нержавеющая сталь, требуя меньших усилий.

Коэффициент упругой деформации, или пружинение, различен для каждого сплава и толщины. Для его компенсации угол на прессе выставляют на 2-5 градусов меньше проектного, что определяется опытным путем.

При работе с предварительно окрашенным металлом используйте защитные пленки или мягкие пуансоны для сохранения покрытия. Всегда оставляйте технологические припуски для последующей обработки, особенно при точных гибах.

Помните, что минимальная полка отгиба должна быть не менее 3-4 толщин металла плюс внутренний радиус. Комбинирование методов часто дает лучший экономический эффект в меняющихся условиях малого бизнеса.
