Методы вытяжки объемных форм из листового металла

10.12.2025

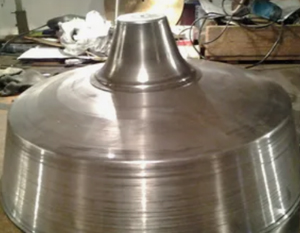

Поговорим о приемах, превращающем плоский лист в сложную объемную деталь без мощных прессов. Этот процесс, называемый глубокой ручной раздачей, базируется на пластической деформации материала.

Металл подконтрольно растягивается, принимая новую форму без разрушения своей структуры. Тут нужны не только умелые руки, но и глубокое знание поведения заготовки.

Основные материалы для такой работы – пластичные цветные металлы. Прекрасно подходит отожженная медь, алюминиевые сплавы марок АД1, АМг2 или латунь Л68.

Стальные листы берут реже, обычно низкоуглеродистые Ст1кп, Ст2кп толщиной до 1.5 миллиметров. Перед работой сталь обязательно отжигают в муфельной печи при 680-720 градусах Цельсия для возврата пластичности. Толщина исходного сырья редко превышает 2.5 мм, поскольку большие значения требуют чрезмерных физических усилий.

Расчет размера заготовки проводят по методу равенства площадей. Для полусферического изделия диаметр исходного круга определяют по формуле: Dз = √(Dи² + 4Dиh).

На практике к полученному результату добавляют технологический припуск 15-20 миллиметров на последующую обрезку. Закрепление листа – критический этап. Его фиксируют струбцинами либо мощным прижимным кольцом из стального проката. Это предотвращает образование гофра по краям.

Центральный элемент оснастки – оправка. Ее производят из твердых пород дерева (граб, клен), легких сплавов или свинца.

Деревянный пуансон тщательно шлифуют и полируют, придавая ему идеальную гладкость. Металлическая матрица часто имеет рабочую полость, точно соответствующую конечному контуру детали. Качество поверхности формы напрямую влияет на чистоту готового продукта.

Непосредственное формообразование выполняют специальными слесарными молотками. Их бойки – круглые, овальные, сферические – отполированы до зеркального состояния.

Удары наносят от центральной точки к периферии, двигаясь по концентрическим кругам. Силу воздействия дозируют: в зоне наибольшей вытяжки удары более энергичные, на плавных переходах – легкие, акцентированные. Постоянно отслеживают равномерность истончения стенок.

Допустимое уменьшение толщины для алюминия составляет 25-30% от начального параметра. Превышение этого предела ведет к разрыву.

После каждой серии ударов металл упрочняется, его пластичность падает. Необходим промежуточный отжиг. Медную деталь нагревают до 650-750°C до появления темно-вишневого свечения. Алюминиевый сплав требует температуры 350-420°C, контролируемой пирометром. После прогрева заготовку охлаждают на воздухе и протравливают для удаления окалины.

Технология с песчаным мешком применяется для создания плавных, безударных поверхностей. Плотно набитый песком кожух служит податливой матрицей.

Лист укладывают сверху и обрабатывают киянками из дерева или полиуретана. Песок, перемещаясь под давлением, обеспечивает равномерное распределение деформации. Так формируют обтекаемые поверхности с двоякой кривизной, к примеру, элементы художественной ковки или реставрационные заплаты.

Появление мелких складок – обычное явление. Их правят на плите, подложив под заготовку подставку нужного профиля.

Выколачивают гофр с обратной стороны, применяя бочкообразный молоток. Действуют предельно аккуратно, чтобы не создать локальную растяжку. Геометрию контролируют шаблонами из жести или проволоки. Допуск на радиус закругления обычно держат в пределах ±0.8 мм.

Финишную операцию называют выглаживанием. Ее делают стальными гладилками с тщательно отполированными рабочими кромками.

Инструментом с сильным нажимом проводят по поверхности, устраняя микровмятины и уплотняя материал. Этот этап создает эффект наклепа, повышающий твердость и прочность оболочки. Для труднодоступных мест применяют гладилки с изогнутой формой.

Практический совет – никогда не стремиться получить глубокий рельеф за один проход. Работа ведется циклами: растяжка – контроль – отжиг – правка.

На изготовление сложного элемента может уйти несколько рабочих смен. Вакуумные присоски значительно упрощают фиксацию, освобождая руки мастера. Силиконовые или резиновые прокладки под струбцинами защищают мягкую поверхность от вмятин.

Окончательную калибровку выполняют с помощью стальных роликов, смазанных техническим вазелином. Их прокатывают по внутреннему контуру с постоянным давлением.

Это снимает остаточные напряжения и доводит форму до идеала. После механической обработки деталь шлифуют абразивными пастами последовательной градации. Готовая продукция, сделанная таким методом, отличается высокой точностью и уникальностью, недостижимой при штамповке. Этот труд требует терпения, опыта и почти интуитивного понимания поведения металла под ударами молотка.

Рассказать друзьям:

Комментарии

Пока нет комментариев
