Методика выбора оптимального способа гибки листового проката: валковая vs прессовая vs ротационная

10.08.2025

При выборе метода гибки листового проката важно учитывать не только толщину материала, но и его механические свойства. Каждая технология гибки имеет свои особенности, ограничения и требования, которые нужно соблюдать для достижения оптимального результата.

Важно понимать, что все три метода — валковая, прессовая и ротационная — имеют разные механизмы воздействия на металл и, следовательно, могут быть применимы в зависимости от конкретных условий эксплуатации, требуемой точности и характеристик стали.

Валковая гибка применяется, когда необходимо выполнить сгибание большого объема металла с минимальной деформацией. В этой технологии используется принцип постепенного изгиба материала с использованием валков, которые изменяют форму листа с контролируемым усилием.

Метод подходит для обработки стали средней и большой толщины. Точность такого процесса зависит от регулировки валков и их состояния. Максимальный радиус гибки определяется минимальной толщиной металла и диаметром валков. Обычно этот метод используется для гибки проката с радиусом не менее 5–6 раз толщина листа.

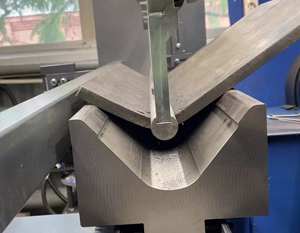

Прессовая гибка часто используется для создания углов и более резких изгибов на металле. Этот процесс подразумевает использование пресс-форм, в которые заготовка вставляется и подвергается воздействию мощного прессовочного усилия.

Для стальных листов различной толщины выбираются разные виды прессов, а также регулируется величина усилия, необходимого для формирования изгиба. В случае с тонкими материалами этот метод позволяет добиться большей точности, но при этом возможны проблемы с пружинением. Для таких материалов, как низколегированная сталь, минимальные радиусы гибки могут составлять 1,5–2 раза от толщины листа. Учитывая возможное пружинение, для компенсации часто используется дополнительная нагрузка или настройка угла гибки.

Ротационная гибка — это процесс, в котором лист проката подвергается гибке с помощью вращающихся роликов, которые накладывают на материал определенную деформацию. Этот метод подходит для создания определенных радиусов и улучшения геометрии деталей, где другие способы не могут обеспечить нужную точность.

Ротационная гибка используется для более тонких материалов и позволяет получать гибы с радиусами, которые могут быть меньше 1,5 толщины материала. Однако для толстых листов метод имеет свои ограничения: увеличение толщины металла приводит к сложностям в регулировке механизма и увеличению силы, необходимой для гибки. Для компенсации пружинения используется регулировка скорости вращения и контролируемое воздействие на материал, что дает возможность достичь требуемых результатов при минимальном износе инструмента.

Каждый из этих методов имеет свои преимущества и недостатки в зависимости от типа материала. Прессовая гибка подходит для создания острых углов и точных изгибов на материалах средней толщины, однако требует внимательного подхода к выбору формы пресса и силы воздействия.

Валковая гибка предпочтительна для работы с большими толщинами и для достижения более мягких изгибов, но с меньшей точностью и возможными ограничениями на минимальный радиус. Ротационная гибка идеально подходит для работы с тонкими листами, обеспечивая точность и минимальные радиусы, но с ограничениями по максимальной толщине материала.

Для оптимального выбора метода гибки важно учитывать не только технические параметры оборудования, но и механические характеристики стали, такие как предел текучести, удлинение и модуль упругости. Это поможет избежать повреждений материала и обеспечить требуемую геометрическую точность.

Понимание этих факторов, а также влияние различных типов стали на гибкость и устойчивость материала, позволяет правильно выбрать метод в зависимости от требуемых условий.

Технические ограничения методов гибки можно выразить через расчет минимально возможных радиусов без разрушения материала. Для прессовой гибки минимальный радиус гибки Rmin рассчитывается по формуле: Rmin = K * t, где K — коэффициент, зависящий от марки стали и ее толщины, а t — толщина материала.

Для валковой гибки минимальный радиус гибки обычно определяется диаметром валков, и он также зависит от механических свойств стали. Ротационная гибка позволяет достичь минимальных радиусов, но также требует учета механических свойств материала, чтобы избежать нежелательных деформаций или перегрева.

Упругое пружинение — это важный фактор, который необходимо учитывать в процессе гибки. Он возникает из-за того, что после снятия нагрузки металл возвращается в первоначальное положение.

Чтобы компенсировать пружинение, можно заранее установить небольшой угол гибки, который будет компенсировать деформацию. В случае с прессовой и ротационной гибкой это делается на этапе проектирования, с учетом механических характеристик стали и предполагаемой нагрузки.

В заключение, выбор метода гибки листового проката зависит от многих факторов, включая толщину материала, требуемую точность и радиус гибки. Для более толстых материалов обычно используется валковая гибка, для более тонких — ротационная, а прессовая гибка предпочтительна, когда необходимы резкие углы и высокая точность.

Каждая технология имеет свои ограничения, которые должны учитываться при расчете радиусов и компенсации пружинения. Точное понимание этих процессов позволяет выбрать оптимальный метод и избежать повреждения материала при его обработке.
