Изготовление самодельных оправок и устройств для гибки труб и профилей без дорогостоящего оборудования

19.08.2025

Гибка труб и профилей требует не только навыков, но и точных приспособлений, которые позволяют обеспечить необходимую геометрию изгиба без излишних затрат. Когда покупка дорогостоящих устройств становится нецелесообразной, можно создать самодельные оправки и устройства для гибки, которые вполне смогут заменить промышленное оборудование, если правильно подойти к проектированию и выбору материалов.

В этом руководстве разберём, как можно изготовить такие приспособления для серийного и штучного производства.

Самые простые и доступные оправки для гибки выполняются из металлических колец, которые подставляются под трубу или профиль. При этом важно, чтобы их размер точно соответствовал диаметру трубы или профиля, а их поверхность была гладкой, без изъянов.

Эти детали играют роль направляющих, позволяя избежать деформации материала во время гибки. Для создания таких изделий можно использовать высокопрочные стали с хорошими антикоррозийными характеристиками, что увеличит срок службы оправки.

Для серийного производства оправки изготавливаются с высокой точностью, обеспечивая стабильность при работе с большими объемами. К примеру, в случае с трубами диаметром 20 мм и толщиной стенки 2 мм, оправка должна быть изготовлена так, чтобы её радиус изгиба был на 2-3 мм больше диаметра трубы.

Это позволяет избежать дополнительных напряжений и предотвратить риск разрушения материала. Стали марок 45 и 40Х подходят для таких целей, так как они обеспечивают необходимую прочность и долговечность.

Для штучного производства, где не требуется строгая стандартизация, можно использовать менее сложные конструкции. В качестве основы можно взять обычные металлические уголки или швеллеры.

Эти элементы легко поддаются обработке и служат для создания временных оправок, которые можно быстро адаптировать под различные задачи. В таких конструкциях важную роль играет точность, так как даже небольшие отклонения в размере могут привести к перекосам и нарушению геометрии изделия.

Кроме того, не всегда требуется использование только металлических материалов. В ряде случаев оправки можно изготовить из пластиковых или композитных материалов, если работы ведутся с более мягкими металлами, такими как алюминий или медь.

Эти материалы легче обрабатываются и не требуют сложных операций. При этом они могут обеспечить достаточную прочность и надежность для гибки при низких нагрузках.

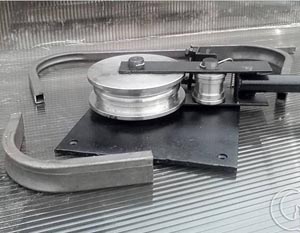

Одной из альтернатив являются гибочные устройства с регулируемыми элементами. С помощью таких механизмов можно быстро настраивать угол и радиус изгиба в зависимости от диаметра трубы или профиля.

В серийном производстве такие устройства представляют собой компактные механизмы с возможностью быстрой замены рабочих частей. Например, вместо нескольких оправок можно использовать один механический агрегат, в котором меняются только составные части.

Когда дело касается выбора материалов для изготовления оправок и других приспособлений, следует тщательно подходить к выбору. Прочные стали, такие как углеродистая сталь 45, хорошо подходят для работы с трубами большого диаметра и могут выдерживать значительные механические нагрузки.

Для труб с малым диаметром можно использовать более легкие материалы, которые снизят общие затраты на производство.

Кроме того, важно учитывать толщину стенки трубы, так как она непосредственно влияет на радиус изгиба. Для труб с толщиной стенки 3 мм и диаметром 25 мм расчёт радиуса изгиба будет немного отличаться от аналогичного расчёта для труб с меньшей толщиной.

Например, при расчёте радиуса изгиба для трубы диаметром 25 мм с толщиной стенки 3 мм формула будет следующей: R = (D - t) / 2, где R — радиус изгиба, D — диаметр, t — толщина стенки.

Важной характеристикой приспособлений для гибки является их долговечность. Оправки, которые используются в условиях постоянной работы, должны быть выполнены из материалов, устойчивых к износу.

Чтобы избежать быстрого изнашивания, такие устройства подвергаются термообработке, например, закалке. Это повышает их твёрдость и помогает сохранить форму при интенсивной эксплуатации.

Для более гибкой настройки гибочного процесса можно использовать устройства с регулировкой. К примеру, такие устройства часто включают в себя системы с рычагами и зажимами, которые позволяют подгонять оправки под конкретные размеры изделия.

Это может быть полезно в условиях мелкосерийного производства, где требования к каждому элементу могут варьироваться.

Ручные приспособления для гибки, такие как трубогибы, также могут быть снабжены регулируемыми элементами для контроля углов изгиба. Они обеспечивают точность работы и могут использоваться для гибки труб диаметром до 50 мм.

Важно, чтобы такие устройства были достаточно лёгкими и мобильными для перемещения, но при этом прочными, чтобы выдерживать нагрузки.

Особое внимание следует уделить точности изготовления деталей, таких как направляющие элементы и опоры для трубы. Эти элементы должны быть точно рассчитаны, так как они оказывают прямое влияние на качество конечного изделия.

Направляющие изготавливаются с расчётом на долговечность и подбираются так, чтобы минимизировать износ в процессе работы.

Изготовление самодельных оправок и других устройств для гибки труб и профилей не требует дорогостоящего оборудования, если подходить к делу с умом. Правильно подобранные материалы и точные расчёты позволяют изготовить эффективные приспособления, которые обеспечат качество гибки без излишних затрат.

Эти устройства могут использоваться как в крупных производственных цехах, так и в малых мастерских, где важна гибкость и экономия на материалах.
