"Холодная" против "горячей": гибка профильной трубы разного сечения

28.12.2025

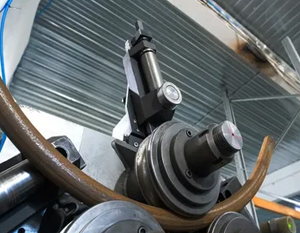

Выбор между холодным и горячим способом формирования изгиба в профильном прокате — это всегда фундаментальное решение, от которого напрямую зависит качество готового изделия и сохранность материала. Разница между этими подходами коренится в способности металла пластически деформироваться без разрушения своей структуры.

Холодная операция выполняется без предварительного термического воздействия на сталь, исключительно механическим усилием. Данный процесс подходит для многих задач, но имеет четкие границы, определяемые геометрией заготовки и свойствами сплава.

Горячая же гибка, при которой область будущего изгина прогревается до температур свыше 850 градусов Цельсия, кардинально меняет поведение материала, временно снимая внутренние напряжения и повышая пластичность.

Основной риск при механическом изгибании прямоугольной или квадратной трубы — это потеря устойчивости стенок, ведущая к образованию гофр на внутренней части радиуса и сплющиванию сечения. Тонкостенные профили, скажем, с толщиной стенки 2 миллиметра при сечении 40х40 мм, особенно склонны к такому явлению.

Для противодействия этому применяют специальные наполнители. В производственных условиях часто используют речной песок, который тщательно просеивают, прокаливают для удаления влаги и туго трамбуют внутри полости.

В мастерских иногда применяют более технологичные решения — низкотемпературные соли или замораживание воды внутри контура, что создает равномерное внутреннее давление, поддерживающее форму.

Минимально допустимый радиус гиба для холодного метода жестко регламентирован и зависит от отношения ширины стенки к ее толщине. Для конструкционных сталей обычного качества, таких как Ст3, эмпирическое правило гласит: минимальный радиус центральной оси должен составлять не менее трех с половиной значений высоты профиля.

Трубу сечением 50х30 миллиметров по большей стороне не стоит гнуть по радиусу менее 175 миллиметров без применения нагрева. При работе с более прочными низколегированными сплавами, допустим, 09Г2С, этот параметр увеличивают до четырех или пяти величин высоты.

Нарушение этих нормативов почти гарантированно приводит к образованию трещин по внешнему растянутому краю, особенно в зонах сварного шва, который всегда обладает несколько иными механическими характеристиками.

Сварной шов профильного проката требует особого внимания при планировании операции. Его рекомендуется ориентировать в нейтральную плоскость изгиба, то есть располагать сбоку, а не сверху или снижу относительно вектора приложения силы.

Позиционирование шва на внешней растягиваемой стороне радиуса — это грубая ошибка, значительно повышающая вероятность разрыва. Перед началом работ необходимо визуально убедиться в качестве этого соединения, отсутствии подрезов и непроваров, которые станут концентраторами напряжений.

В ответственных конструкциях, работающих под динамической нагрузкой, место изгиба после холодной деформации часто подвергают дробеструйной обработке для создания благоприятных остаточных напряжений сжатия на поверхности.

Переход к горячей методике оправдан при необходимости получить малый радиус или при работе с толстостенными профилями. Нагрев осуществляют газопламенной горелкой до вишнево-красного каления, что соответствует диапазону 850-950°C.

Критически нельзя превышать температуру в 1000°C, чтобы избежать пережога стали и необратимого разрушения зеренной структуры. Прогревать следует локально, полосой шириной примерно в шесть толщин стенки, равномерно по всем сторонам профиля.

Изгибание ведут плавно, без рывков, сразу после достижения нужного цвета, не допуская остывания металла ниже 700°C, когда начинается синий отпуск и возрастает сопротивление деформации.

После завершения формоизменения сталь должна остывать на спокойном воздухе, естественным путем. Принудительное охлаждение водой или маслом недопустимо, так как оно вызовет закалку участка, сделает его излишне твердым и хрупким.

Стоит помнить, что горячий метод изменяет свойства материала в зоне нагрева, несколько снижая его прочностные характеристики из-за эффекта отпуска. Для деталей, несущих существенную нагрузку, может потребоваться последующая нормализация всего изделия.

С точки зрения геометрии, нагрев позволяет сократить минимальный радиус до двух, а в отдельных ситуациях и до полутора значений высоты профиля, что открывает возможности для создания конструкций с плавными обводами.

Практический совет при работе с сечениями типа 60х40 или 80х80 миллиметров с толщиной стенки от 3 миллиметров — всегда проводите пробный изгиб на образце из той же партии материала. Это единственный надежный способ проверить поведение конкретного металла, качество сварного шва и точность настроек оборудования.

Даже при наличии всех расчетных таблиц, реальный прокат может иметь отклонения по химическому составу или степени наклепа, что скажется на результате. На трубогибочных станках с ЧПУ для холодной гибки устанавливают скорость подачи не более 2-3 метров в минуту для контроля процесса, а при горячей работе этот параметр снижают еще вдвое.

Итоговый выбор стратегии всегда является компромиссом между технологичностью, экономической целесообразностью и требованиями к прочности узла. Холодный метод обеспечивает высокую производительность и чистоту поверхности, но диктует свои правила в виде ограничений по радиусу и толщине.

Горячий способ более трудоемок, требует от исполнителя навыков термиста и строгого контроля температурного режима, но ломает пространственные ограничения, позволяя материалу течь подобно пластилину. Глубокое понимание физики этих процессов превращает простое сгибание заготовки в прогнозируемую и управляемую операцию, результат которой будет служить долгие годы.

Рассказать друзьям:

Комментарии

Пока нет комментариев
