Арматура А1 и А3: в каких случаях нельзя взаимозаменять

25.06.2025

Разница между этими классами начинается с химического состава. Первый тип изготавливается из низкоуглеродистой стали Ст3, тогда как второй производится из сплавов с повышенным содержанием углерода, часто легированных марганцем или кремнием. Это напрямую влияет на прочностные характеристики: временное сопротивление разрыву у А1 составляет 373 МПа, а у А3 достигает 590 МПа.

Пластичность стержней также существенно отличается. Относительное удлинение А1 перед разрывом – 25%, что делает его более податливым при изгибе. В случае с А3 этот показатель снижается до 14%, что ограничивает возможность ручной правки без нагрева.

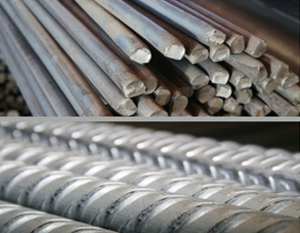

Поверхность прутков – ключевой фактор при выборе. Гладкий профиль А1 обеспечивает минимальное сцепление с бетоном, тогда как периодический рельеф А3 создает надежное соединение с монолитом. Коэффициент адгезии у рифленых стержней выше в 1,8 раза, что критично для конструкций, работающих на растяжение.

В железобетонных изделиях, воспринимающих изгибающие нагрузки, замена А3 на А1 приведет к перераспределению напряжений. При равном диаметре несущая способность снизится на 37%, что может вызвать образование трещин. Для плит перекрытий с расчетной нагрузкой 600 кг/м² такой вариант недопустим.

Сейсмостойкие каркасы требуют применения исключительно рифленых стержней. Согласно СП 14.13330.2018, в зданиях с расчетной сейсмичностью 7 баллов и выше необходимо использовать только арматуру класса А500С – аналог А3 с улучшенными характеристиками.

При монтаже предварительно напряженных конструкций гладкие прутки не применяют. Сила натяжения вызывает проскальзывание в зажимах, что ведет к потере до 15% расчетного усилия. В мостовых пролетных строениях это приведет к прогибам, превышающим допустимые 1/250 от длины.

В условиях агрессивных сред разница в коррозионной стойкости становится определяющей. Легирующие добавки в составе А3 повышают ее устойчивость в хлоридсодержащих средах на 20-30% по сравнению с А1. При строительстве морских причалов это исключает преждевременное разрушение.

Для температурных деформаций компенсационных швов предпочтительнее гладкие стержни. Их высокая пластичность позволяет выдерживать многократные циклы сжатия-растяжения без потери целостности. В случае применения рифленого профиля возможно растрескивание бетона в зоне анкеровки.

Сварные соединения ведут себя по-разному. А1 сваривается без ограничений, тогда как у А3 при содержании углерода выше 0,22% возможно образование закалочных структур в зоне шва. Требуется предварительный подогрев до 150-200°C для прутков диаметром свыше 20 мм.

Монтаж вязаных каркасов имеет свои особенности. Гладкие стержни требуют обязательного загиба концов на 90° или установки дополнительных фиксаторов. Рифленая поверхность обеспечивает надежное закрепление вязальной проволоки даже без дополнительных элементов.

Экономический фактор играет не последнюю роль. При равных диаметрах стоимость А3 выше на 18-22%, но ее применение позволяет сократить расход металла на 30% за счет более высоких расчетных сопротивлений. Для масштабных объектов это дает существенную экономию.

Транспортировка и складирование также имеют нюансы. Пакеты из гладких стержней склонны к смещению, что требует дополнительного крепления. Рифленые изделия за счет профиля образуют более устойчивые штабели, снижая риск деформации при погрузке.

При проектировании фундаментов на пучинистых грунтах предпочтение отдают А3. Ее повышенная прочность компенсирует дополнительные нагрузки от морозного пучения, которые могут достигать 10 т/м². Гладкие аналоги в таких условиях быстрее достигают предела текучести.

Временные конструкции демонстрируют обратную тенденцию. Легкие навесы или опалубочные системы, где арматура используется многократно, целесообразно собирать из А1. Его прочности достаточно для таких задач, а простота повторного выравнивания сокращает трудозатраты.

Технология гибки требует различного подхода. Гладкие прутки диаметром до 12 мм можно гнуть в холодном состоянии на минимальный радиус 5d. Для А3 аналогичного сечения потребуется нагрев до 700-800°C либо увеличение радиуса до 10d во избежание образования микротрещин.

Усталостная прочность – еще один критерий выбора. При циклических нагрузках с амплитудой 150 МПа ресурс А3 превышает показатели гладких стержней в 3-4 раза. В крановых путях или эстакадах это напрямую влияет на межремонтный интервал.

Огнестойкость конструкций зависит от типа армирования. При нагреве до 500°C прочность А3 сохраняется на 80% от исходной, тогда как А1 теряет до 40% несущей способности. В противопожарных перегородках это учитывают увеличением сечения гладких стержней на 25%.

Геометрия каркасов диктует свои условия. В пространственных конструкциях сложной формы применение А1 упрощает монтаж за счет легкой корректировки стержней на месте. Рифленые аналоги требуют точной подгонки по шаблонам, что увеличивает время сборки.

Контроль качества имеет различные параметры. Для А1 основным испытанием является проверка на растяжение, тогда как для А3 дополнительно проводят тесты на изгиб в холодном состоянии. Отклонение угла гиба свыше 90° свидетельствует о нарушении технологии проката.

Хранение на стройплощадке требует разных условий. Гладкие стержни менее чувствительны к поверхностной коррозии – допустимо наличие окалины до 0,1 мм. Для А3 следы ржавчины не должны превышать 0,05 мм, так как это снижает адгезию с бетоном.

Точность сортамента играет роль при автоматизированной обработке. Допуск по диаметру для А1 составляет ±0,3 мм, для А3 – ±0,2 мм. При резке на станках с ЧПУ это влияет на точность позиционирования и качество торцов.

Ударная вязкость важна для конструкций в холодных регионах. При -40°С А3 сохраняет 65% первоначальных характеристик, тогда как А1 демонстрирует снижение до 50%. В опорах ЛЭП северного исполнения это учитывают повышением класса стали.

Шумовые эффекты при эксплуатации иногда становятся определяющими. Вибрации в конструкциях с гладкой арматурой вызывают характерный звон, что недопустимо в жилых зданиях. Рифленые стержни гасят колебания за счет трения в узлах сопряжения.

Срок службы в агрессивных средах варьируется значительно. В условиях промышленных выбросов с содержанием SO₂ свыше 0,1 мг/м³ А1 требует защитного покрытия уже через 5 лет, тогда как А3 сохраняет функциональность 10-12 лет без дополнительной защиты.

Технические условия регламентируют области применения. Согласно ГОСТ 5781-82, А1 не допускается в напрягаемых конструкциях, а также в элементах с расчетной температурой ниже -30°С. Для ответственных объектов эти ограничения становятся решающими.

Маркировка содержит всю необходимую информацию. Буква "С" в обозначении А500С указывает на свариваемость, а индекс "К" – на устойчивость к коррозионному растрескиванию. Отсутствие этих символов у А1 прямо указывает на ограничения в применении.

Технологические отходы имеют разную степень переработки. Обрезки А1 чаще отправляют на переплавку, тогда как А3 допускается использовать для изготовления анкерных болтов или закладных деталей после соответствующей обработки.

Термическое упрочнение меняет свойства материалов. После нормализации А1 приобретает временное сопротивление до 450 МПа, но теряет 30% пластичности. Для А3 аналогичная обработка не применяется – ее прочностные характеристики изначально близки к предельным значениям.

Коэффициент температурного расширения имеет практическое значение. При нагреве до 100°С А1 удлиняется на 0,012%, А3 – на 0,010% от первоначальной длины. В конструкциях с жесткими связями эта разница может вызвать дополнительные напряжения.

Упаковка для транспортировки отличается. Гладкие стержни поставляют в мотках до 6 мм диаметром, свыше – только в прутках. Рифленую арматуру диаметром до 10 мм также можно получить в бухтах, что удобно для автоматизированной порезки.

Сопротивление срезу – важный параметр для соединительных элементов. У А1 оно составляет 0,6 от предела прочности, у А3 – 0,75. В узлах крепления подвесного оборудования это учитывают увеличением количества хомутов при использовании гладких стержней.

Поведение при динамических нагрузках различается кардинально. Ударная волна мощностью 0,5 кДж/м² вызывает разрушение А1 за 5 циклов, тогда как А3 выдерживает до 15 циклов. В защитных сооружениях это определяет выбор в пользу рифленых профилей.

Геометрические параметры периодического профиля регламентируются строго. Высота выступов на А3 должна быть не менее 0,07d, а шаг – не более 0,8d. Нарушение этих соотношений снижает адгезию с бетоном на 25-30%.

Обработка торцов требует различного подхода. Гладкие стержни допускают простую резку болгаркой, тогда как А3 предпочтительнее резать на гильотинных ножницах для сохранения структуры металла на концах.

Сопротивление кручению у А3 выше на 40%, что важно для винтовых лестниц и спиральных конструкций. Применение гладких аналогов в таких случаях требует уменьшения шага витков на 15-20%.

Вес погонного метра при равном диаметре отличается незначительно – разница составляет не более 3% за счет профиля. Однако при расчете стоимости доставки учитывают, что А3 обычно поставляется в прутках длиной 11,7 м против 6-12 м у А1.

Стойкость к абразивному износу у рифленых стержней выше в 1,5 раза. В конструкциях, подверженных пескоструйной эрозии, это увеличивает межремонтный срок службы до 8 лет против 5 лет для гладких аналогов.

Твердость поверхности влияет на технологичность обработки. У А1 она составляет 140 HB, у А3 – 160 HB, что требует применения более прочного режущего инструмента с содержанием карбида вольфрама не менее 8%.

Остаточные напряжения после проката различны. У А1 они не превышают 50 МПа, у А3 достигают 80 МПа, что может вызывать коробление при сварке. Предварительный отжиг устраняет эту проблему, но увеличивает стоимость на 12-15%.

Предел текучести – основной критерий при расчетах. Для А1 он составляет 235 МПа, для А3 – 390 МПа. В балках перекрытия это позволяет сократить количество стержней на 30% при сохранении несущей способности.

Скрытые дефекты проявляются по-разному. В А1 чаще встречаются раковины, в А3 – волосовины, что требует различных методов неразрушающего контроля: магнитопорошкового для первого типа и ультразвукового для второго.

Точка росы влияет на условия хранения. А3 более чувствительна к конденсации влаги – при относительной влажности выше 70% требуется укрытие полиэтиленом. Гладкие стержни менее требовательны к микроклимату склада.

Сопротивление усталости при знакопеременных нагрузках у А3 выше в 2,5 раза. В подкрановых балках с числом циклов свыше 2×10⁶ это исключает применение гладких стержней независимо от диаметра.

Температурный режим эксплуатации имеет четкие границы. А1 теряет пластичность при -30°С, А3 сохраняет свойства до -40°С, что критично для мостовых сооружений в северных регионах.

Содержание вредных примесей регламентировано строже для рифленых стержней. Фосфор и сера в их составе не должны превышать 0,05%, тогда как для А1 допускается 0,075% – это влияет на хладноломкость.

Обработка антикоррозионными составами требует различной подготовки. Гладкую поверхность достаточно обезжирить, тогда как рифленую необходимо дополнительно обработать пескоструйным аппаратом для обеспечения адгезии покрытия.

Стоимость монтажа отличается на 15-20%. Вязаные каркасы из А1 собираются быстрее, но требуют большего расхода проволоки. Сварные конструкции из А3 дороже в изготовлении, но обеспечивают более жесткое соединение.

Рассказать друзьям:

Комментарии

Пока нет комментариев
