Акустические мостики в конструкциях из металлопроката

22.12.2025

Любая металлическая конструкция, будь то каркас перегородки, опорная балка или элемент вентиляции, прекрасно проводит не только нагрузку, но и звуковые волны вместе с механическими колебаниями. Эта физическая особенность становится источником значительных проблем при эксплуатации зданий и промышленных объектов.

Звук шагов по перекрытию, гул работающего оборудования, структурный шум от инженерных систем – все эти явления часто усиливаются и передаются на значительные расстояния именно через стальные элементы. Причина кроется в образовании так называемых акустических мостиков, представляющих собой сплошные участки материала, напрямую связывающие излучатель шума и смежные конструкции.

С точки зрения строительной физики, металл обладает высокой плотностью и значительным динамическим модулем упругости, что обуславливает эффективное распространение в нем продольных и поперечных волн. Спектр передаваемых колебаний охватывает как низкочастотные вибрации, так и звуки слышимого диапазона.

Борьба с этим явлением требует не простой изоляции, а создания последовательных разрывов в пути распространения энергии. Первый и фундаментальный принцип заключается в разделении соприкасающихся поверхностей.

Простой контакт стальной балки с бетонной плитой или другим металлическим профилем уже формирует надежный канал для передачи колебаний.

Эффективным решением является применение упругих прослоек, размещаемых между взаимодействующими элементами. Для этих целей служат демпфирующие прокладки из материалов с высоким коэффициентом внутреннего трения и низкой динамической жесткостью.

Резина на основе бутилкаучука, вспененный полиэтилен с закрытой ячеистой структурой, специальные композиты на основе полиуретана или битумных мастик с армированием – вот распространенные варианты. Их ключевой параметр – динамическая жесткость, измеряемая в МН/м³; для качественной изоляции ударного шума этот показатель должен составлять менее 15 МН/м³.

Толщина такого слоя, как правило, выбирается в интервале от 3-4 миллиметров до 10-12 миллиметров в зависимости от массы конструкции и спектральной характеристики воздействия.

При монтаже перегородок на каркасе из тонкостенных стальных профилей обязательным правилом становится использование раздельных направляющих для облицовок каждой стороны. Две независимые стойки, не имеющие жесткой связи между собой, предпочтительнее общих профилей, обшитых с двух сторон.

В местах пересечения конструкций, скажем, при опирании балок или прохождении труб через перекрытия, необходимо формировать гильзование с зазором, заполненным нежестким герметиком на силиконовой или акриловой основе. Величина такого зазора обычно составляет 15-25 миллиметров по периметру элемента.

Сплошная заделка монтажной пеной здесь не подходит, так как после полимеризации она создает жесткую связь.

Особое внимание заслуживает крепеж, который сам по себе часто служит основным мостиком. Стандартные саморезы, непосредственно соединяющие металл с металлом или металл с бетоном, сводят на нет действие даже самой качественной прокладки.

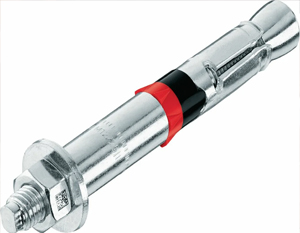

Поэтому в ответственных узлах применяют специальный крепеж с виброразвязкой. Это могут быть анкерные болты с эластичными втулками, изолирующие шайбы из полиамида или резины под головкой винта, либо даже пружинные подвесы с регулируемой длиной.

Принцип их работы основан на введении в крепежный узел упругого элемента, гасящего высокочастотные колебания. Сила затяжки такого соединения также критична; чрезмерное закручивание сжимает демпфер, увеличивая его жесткость и снижая изоляционные свойства.

Для протяженных инженерных систем, например, трубопроводов или воздуховодов, крепящихся к металлическим конструкциям, нормативы предписывают использование виброизолирующих подвесов. Конструктивно они представляют собой стальной трос или шпильку, на которые через резиновые вставки подвешивается хомут, удерживающий трубу.

Частота собственных колебаний такой системы подвеса должна быть как минимум в два раза ниже минимальной частоты вынуждающей вибрации источника, чтобы обеспечить эффективное гашение. На практике для большинства систем вентиляции и водоснабжения применяют подвесы с собственной частотой в районе 6-12 Гц.

Расчет требуемой степени изоляции опирается на нормативные документы, такие как СП 51.13330.2011 "Защита от шума". Этот свод правил устанавливает индексы приведенного уровня ударного шума для перекрытий и допустимые уровни виброускорения.

Достичь указанных значений без комплексного разрыва акустических связей невозможно. При проектировании следует моделировать узлы примыканий, закладывая в них упругие материалы с известными характеристиками.

Прокладка под направляющую профиля в стене, демпфер под опорной плитой станка, виброизолирующая лента под лагой – каждый элемент работает на общий результат.

Стоит помнить, что эффективность любой прослойки резко падает, если она неравномерно нагружена или имеет мостики холода в виде забытых жестких связей. Монтаж требует аккуратности: перед установкой профиля необходимо убедиться, что разделяющая лента не сместилась, а резиновая шайба под крепежом расположена правильно.

Контрольным признаком часто служит отсутствие прямого контакта металлических поверхностей – между ними должен быть виден слой изолятора. Работа с акустическими мостиками напоминает сборку точного механизма, где каждая деталь, даже самая небольшая, влияет на чистоту звучания всей системы, обеспечивая в итоге необходимый акустический комфорт и защиту от утомляющих вибраций.

Это кропотливая инженерная задача, результат которой измеряется не только децибелами, но и долговечностью конструкций, ведь подавление паразитных колебаний снижает усталостные нагрузки на материал, продлевая срок его службы в условиях динамических воздействий.
